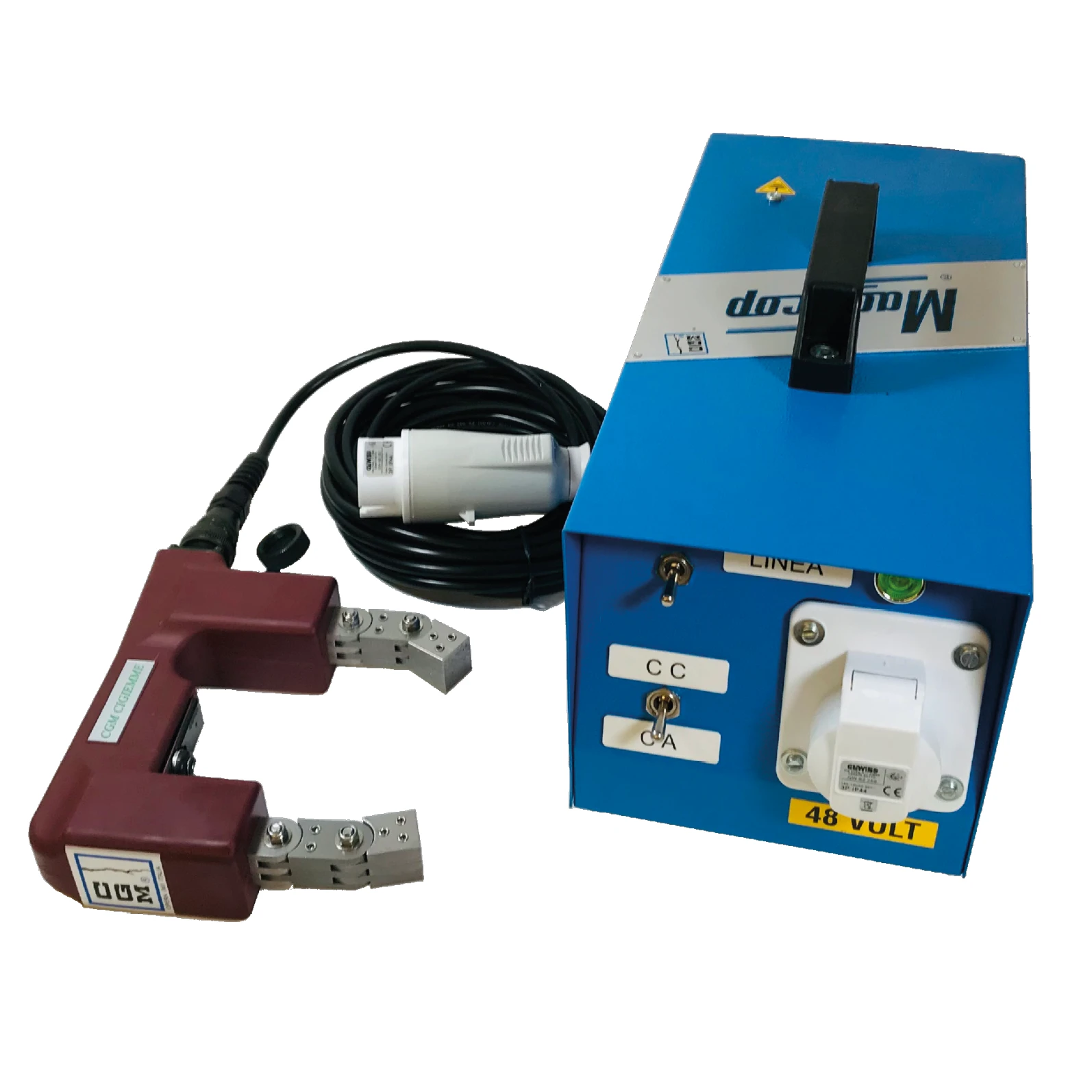

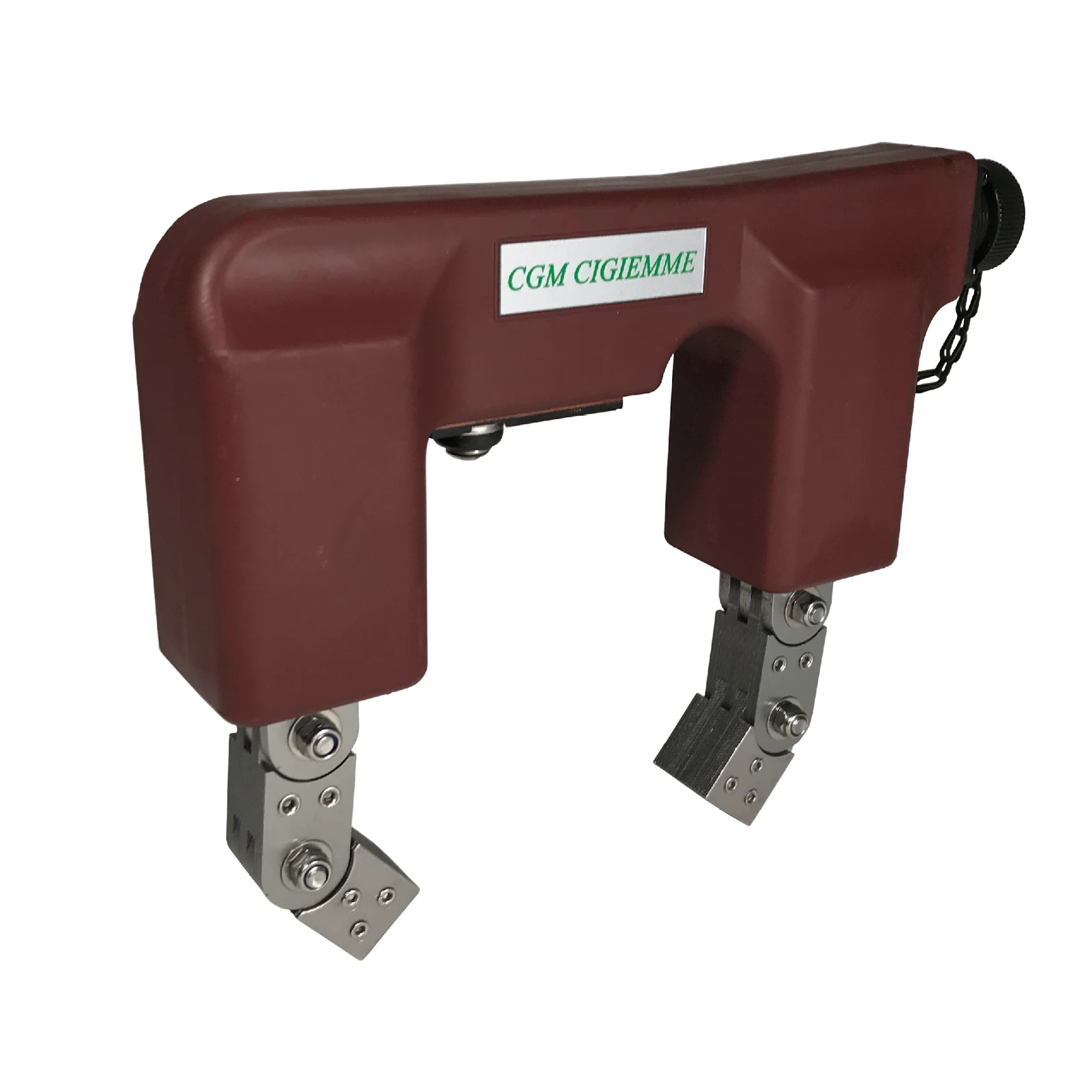

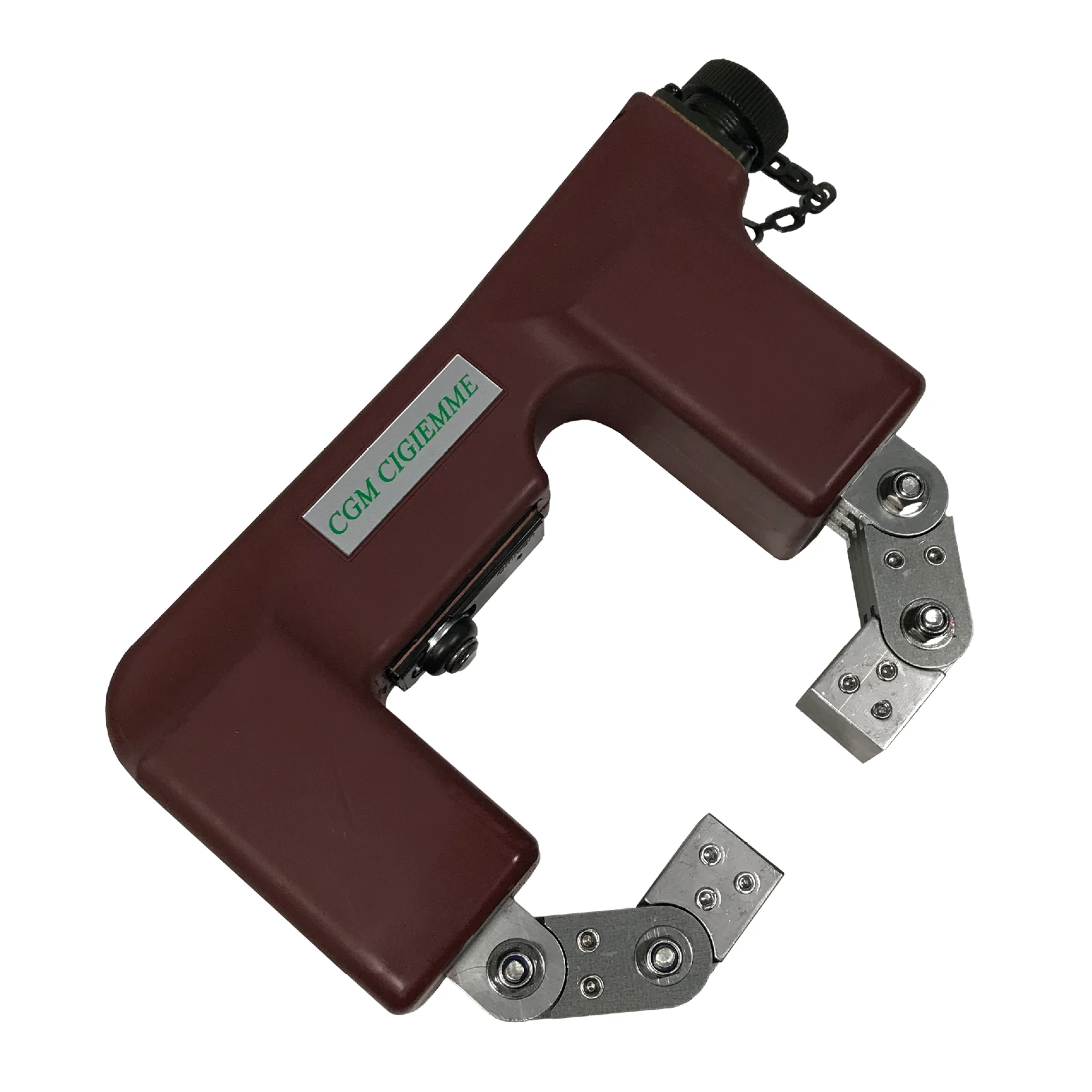

Il funzionamento del giogo, o “Yoke” è basato sul principio dell’elettromagnete: quando una bobina (o solenoide) di adeguata potenza viene percorsa da corrente, si genera un campo magnetico. Le bobine presenti sono avvolte su un nucleo magnetico laminato, che costituisce il corpo del giogo. Il nucleo magnetico è dotato di “contatti”, che possono essere orientati sulla superficie da controllare grazie alla presenza di appositi snodi. Alimentando le bobine del giogo, si crea un flusso di campo magnetico sulla zona da controllare, dando così luogo a due polarità di segno contrario sulle estremità del nucleo.

Appoggiando tali espansioni sul particolare in esame e attivando lo “Yoke” simultaneamente all’applicazione del prodotto “rivelatore” (umido o secco), è possibile evidenziare difetti con direzione ortogonale +/- 45° rispetto alla direzione del campo magnetico ottenuto tra le espansioni. A parità di corrente che passa attraverso la bobina, l’intensità di campo magnetico sul pezzo è tanto maggiore quanto minori sono i “traferri” tra le espansioni polari del Yoke e la superficie di appoggio. Per tale motivo, il nucleo è realizzato con un doppio snodo su ogni espansione, al fine di poter sempre raggiungere la miglior aderenza possibile tra le loro due superfici e quella di appoggio pezzo, qualunque sia la forma geometrica del particolare in esame.

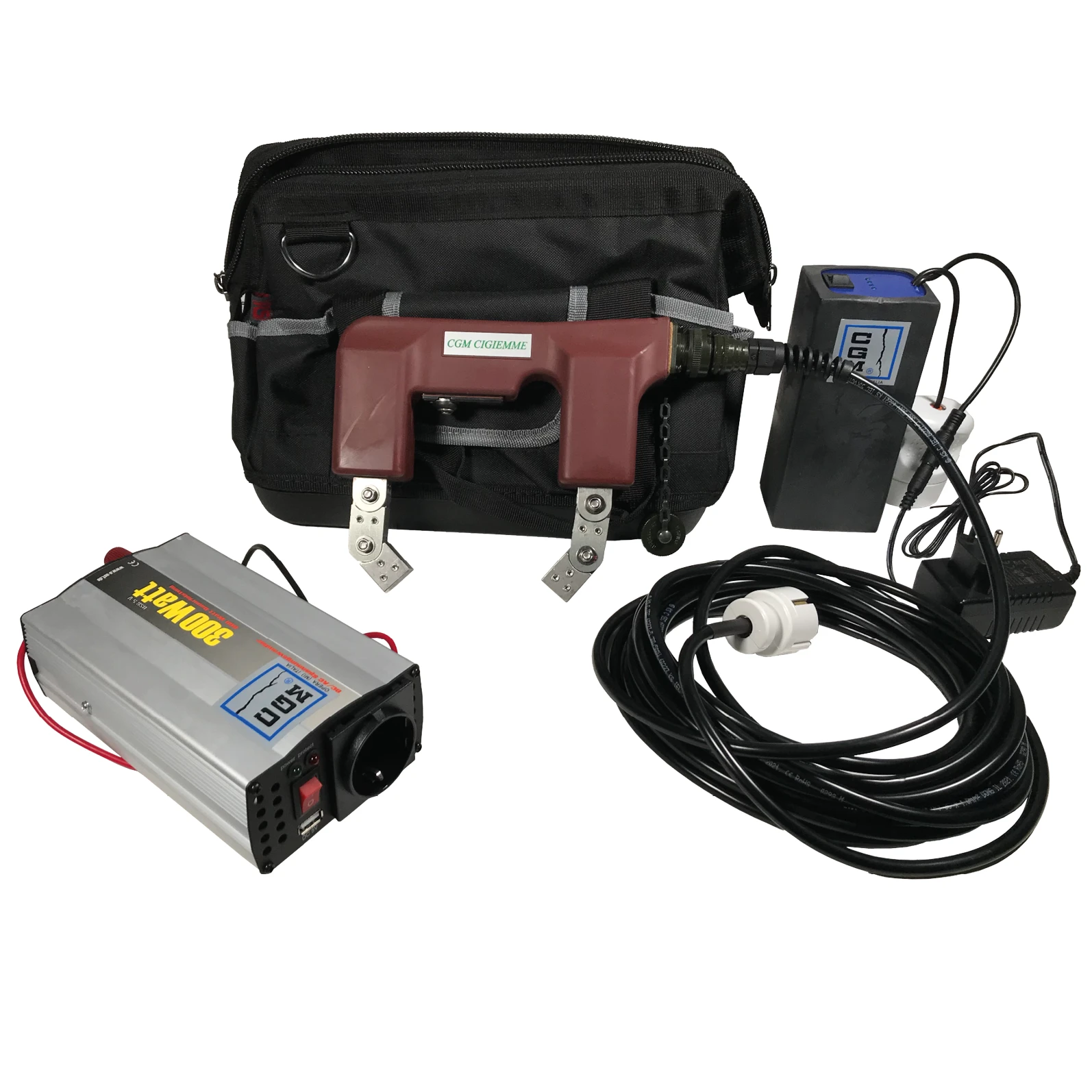

CGM CIGIEMME S.p.A. produce l’intera gamma di gioghi: a magneti permanenti, a 220 V, a 48 V in AC e/o CC; è inoltre disponibile anche una versione alimentata da batteria portatile.

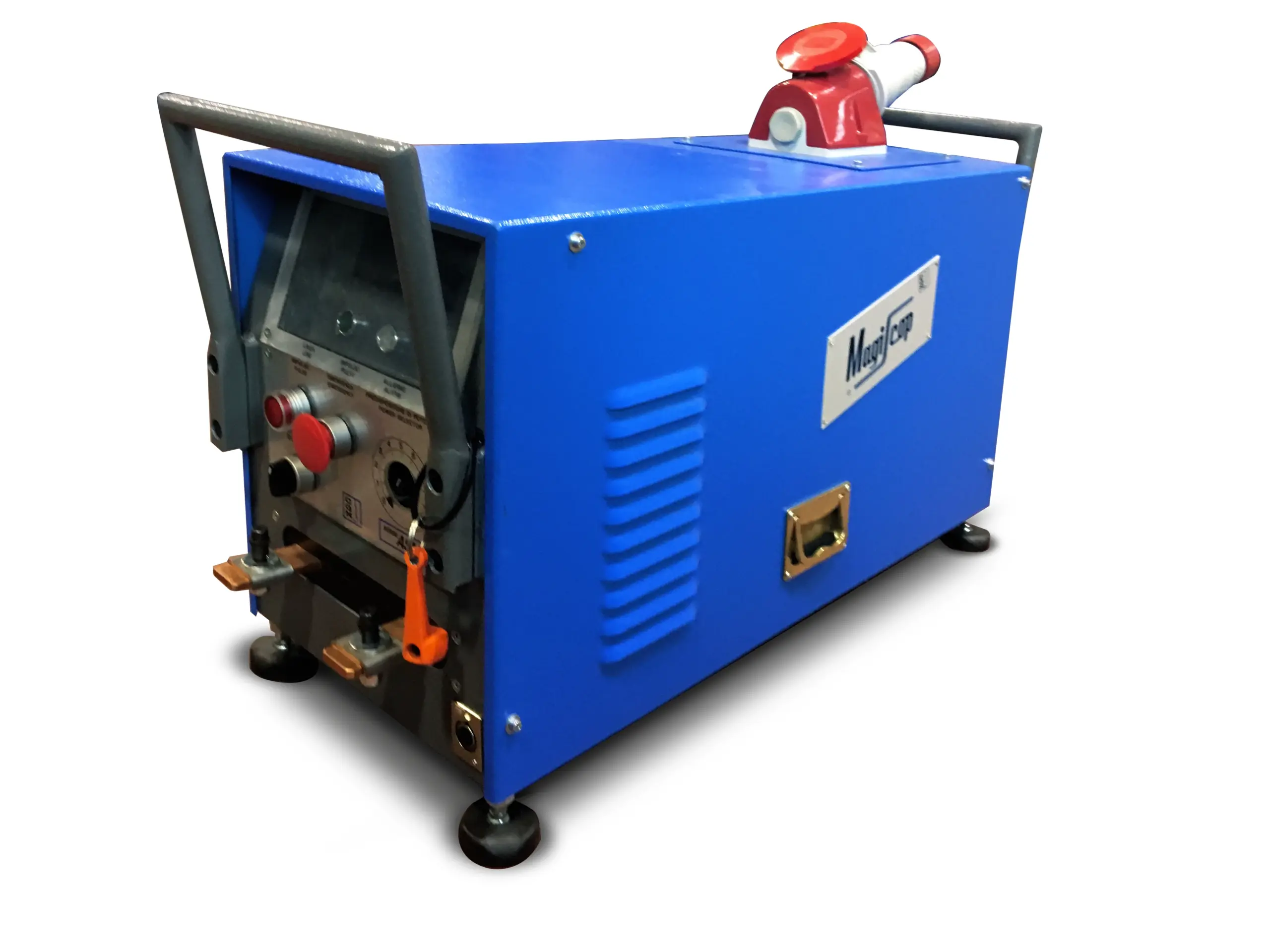

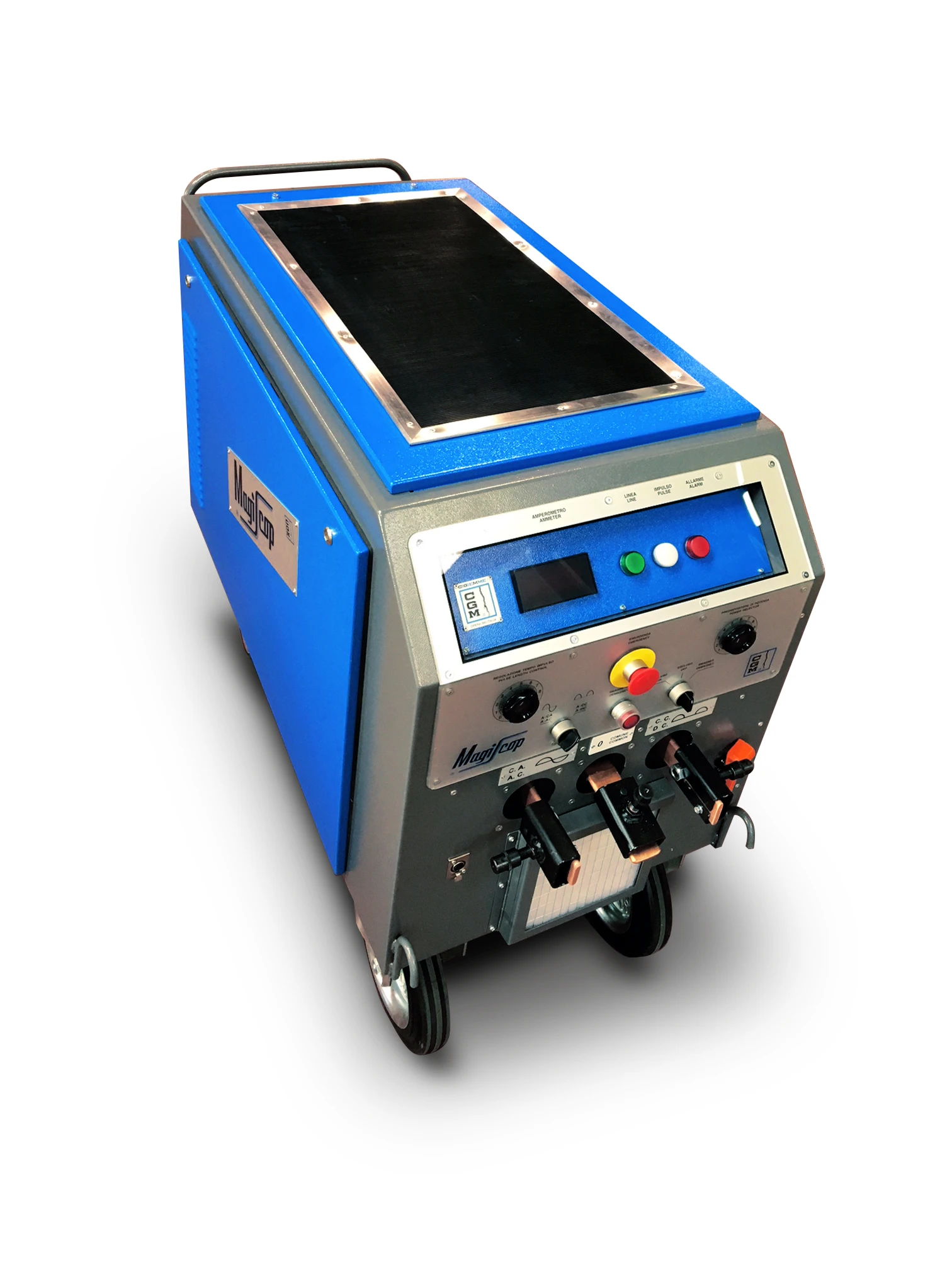

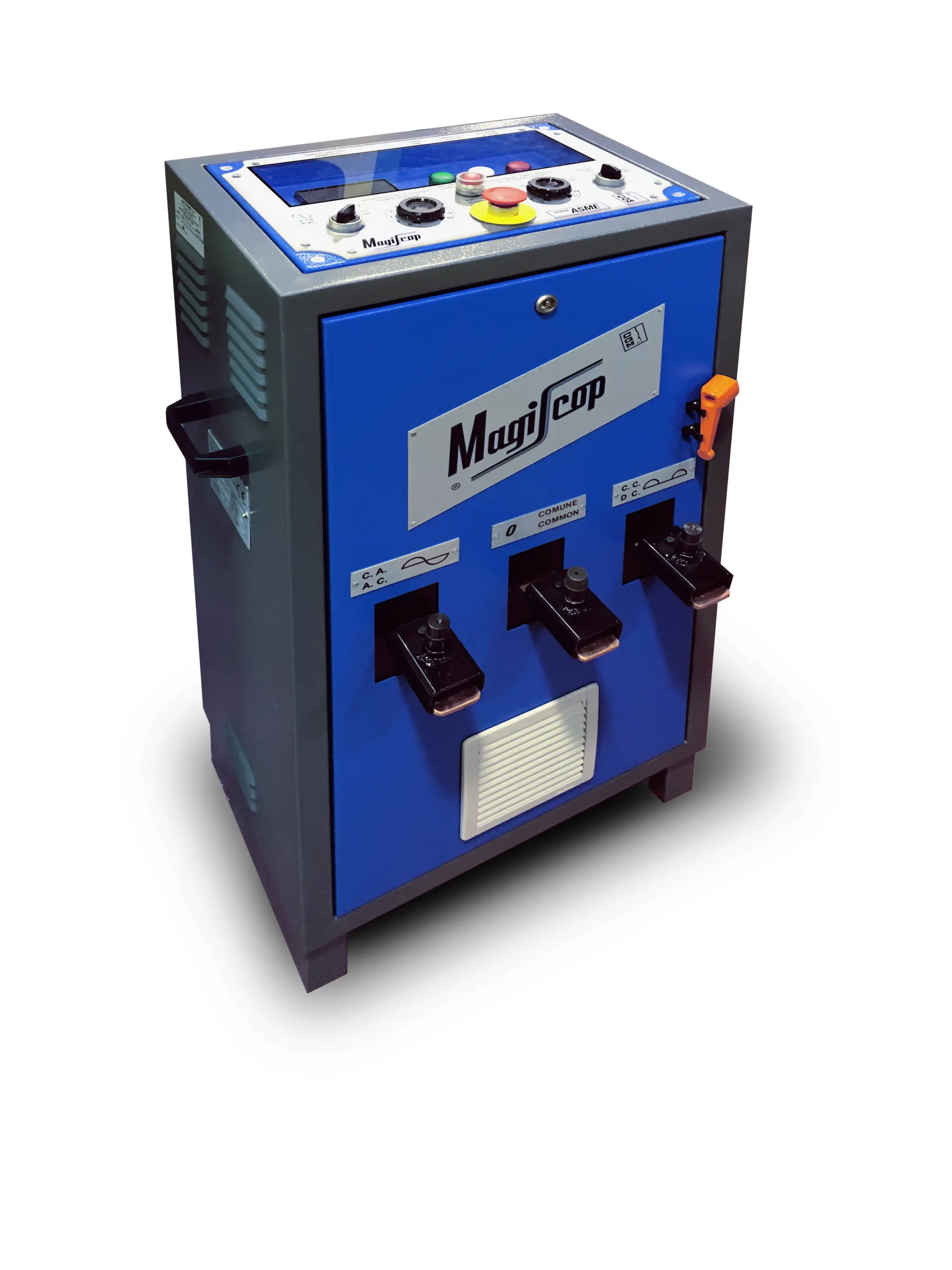

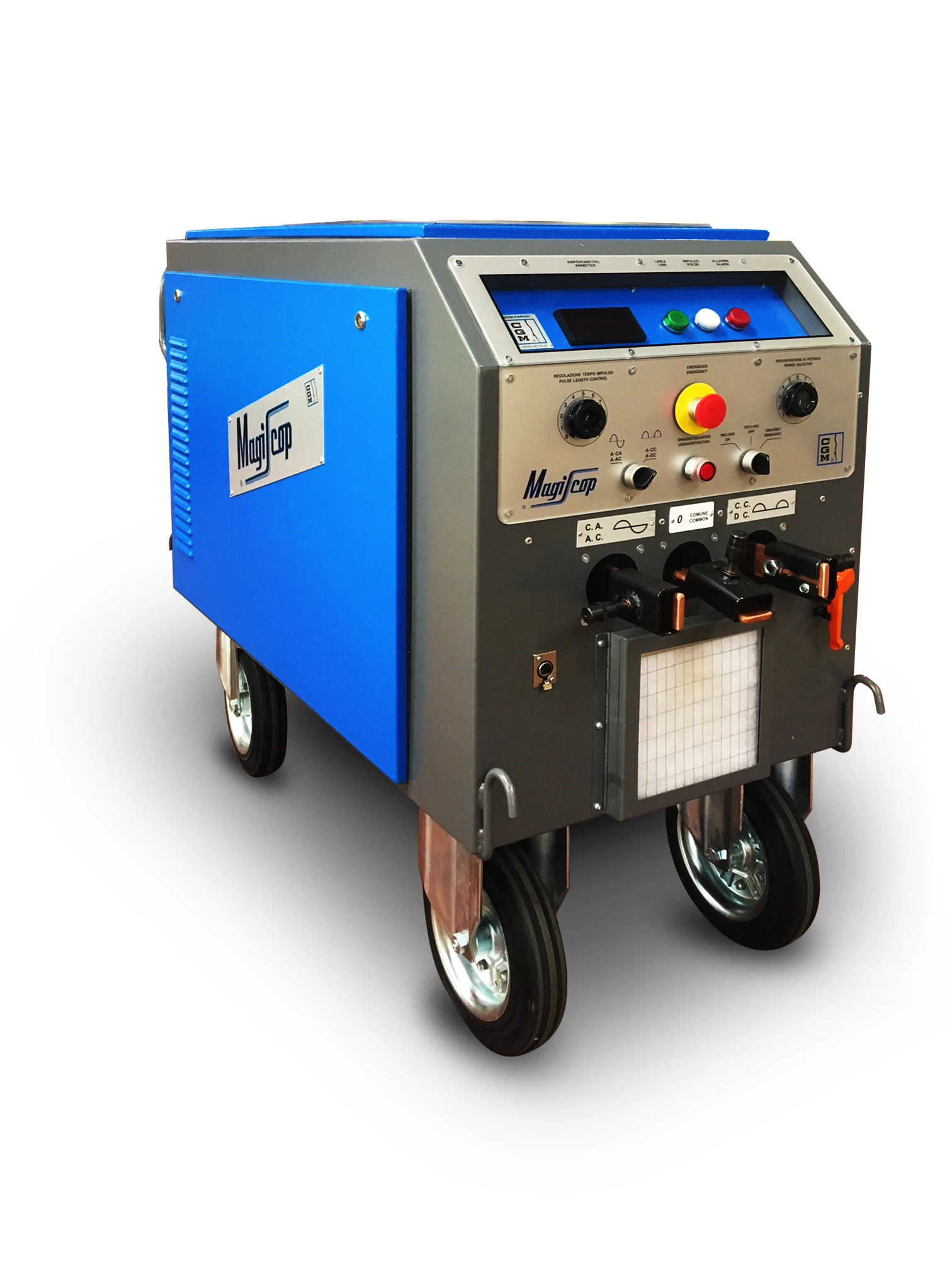

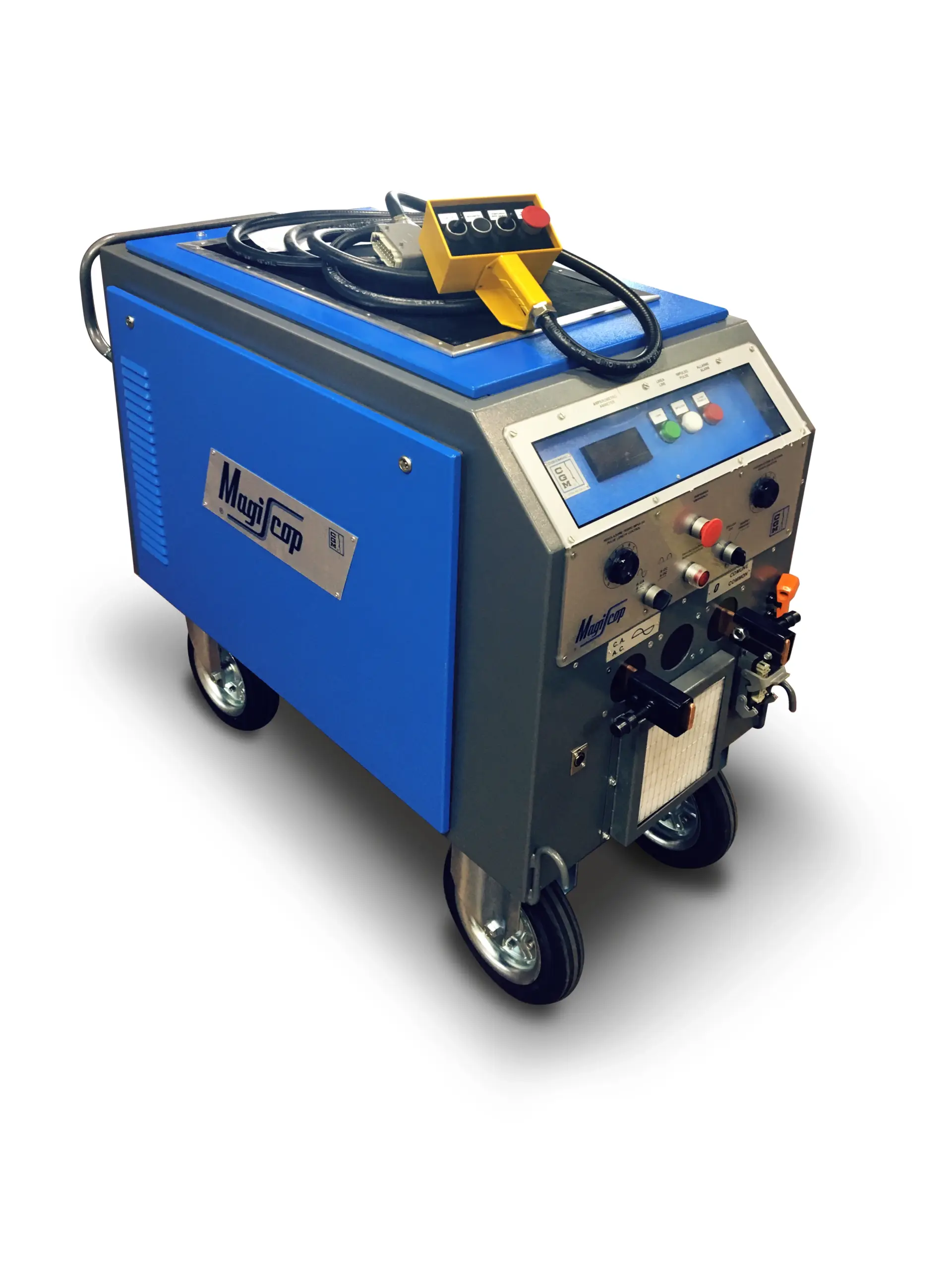

I generatori elettromagnetici mobili MAGISCOP di ultima generazione sono all’avanguardia nel campo dei controlli non distruttivi e forniscono uno strumento semplice e ideale per i controlli a particelle magnetiche. I generatori di potenza minore sono disponibili in versione portatile, mentre i generatori di potenza maggiore sono dotati di carrello per facilitarne il trasporto.

I generatori MAGISCOP funzionano a comando elettronico modulare. La predisposizione, il lancio e l’arresto della corrente di magnetizzazione sono ottenuti per mezzo di thyristors. Il tempo di impulso e la corrente di magnetizzazione sono preregolabili tramite temporizzatore elettronico e potenziometri.

CGM CIGIEMME S.p.A. produce due versioni di generatori: “Cantiere” e “New”. Nella versione Cantiere, la commutazione tra CA e CC avviene manualmente spostando fisicamente il cavo dal contatto CA al contatto CC. La smagnetizzazione viene effettuata rampa elettronica automatica decrescente fino a zero in CA. Nella versione “New”, la commutazione tra CA e CC avviene tramite selettore ed è gestita automaticamente dal generatore. Inoltre, la smagnetizzazione può avvenire con rampa elettronica automatica decrescente fino a zero sia in CA che in CC con inversione di polarità.

I MAGISCOP sono protetti contro i corto circuiti, i sovraccarichi, le infiltrazioni di polveri e gli spruzzi di liquidi; ciò permette di operare in tutti gli ambienti industriali in condizioni di sicurezza.

Le apparecchiature sono disponibili in un range di potenza standard da 1.000 A a 10.000 A in CA/CC; è possibile aumentare la potenza a seconda delle richieste e delle necessità.

Tutti i prodotti sono marchiati CE e realizzati secondo le norme vigenti.
