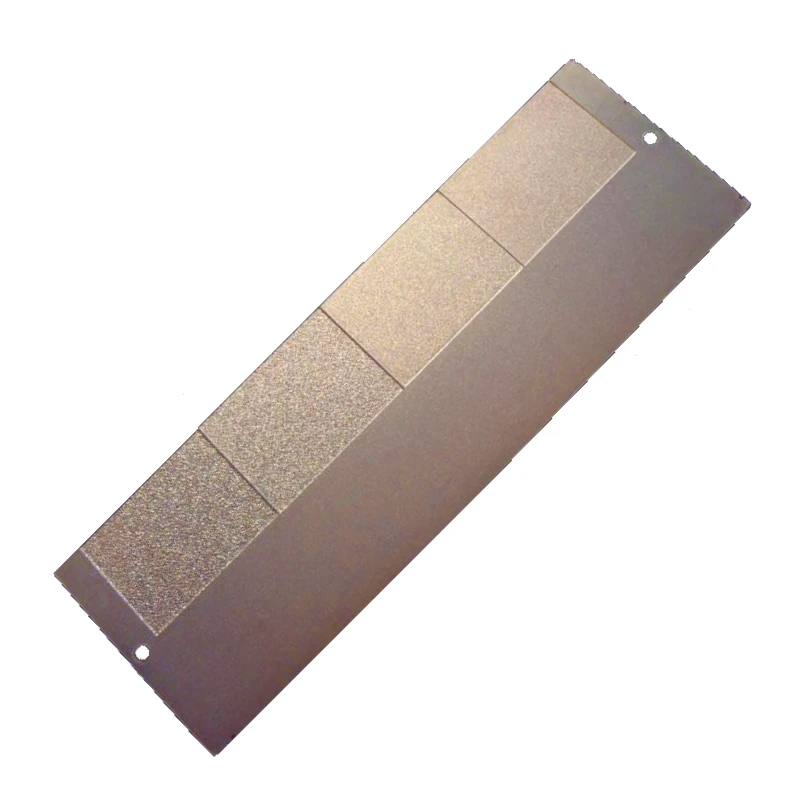

Il blocco campione Tipo II è progettato per controllare la continuità nel tempo dell’efficacia del liquido penetrante. Il blocco è composto da due parti: un lato contiene sottili discontinuità a stella per la verifica della sensibilità del penetrante, l’altro è costituito da quattro gradini grezzi separati l’uno dall’altro per controllare la lavabilità del penetrante.
In conformità con: EN ISO 3452-3
| Codice articolo | Rif. |
|---|---|
| REFERENCEBLOCKT2 |
T2 |

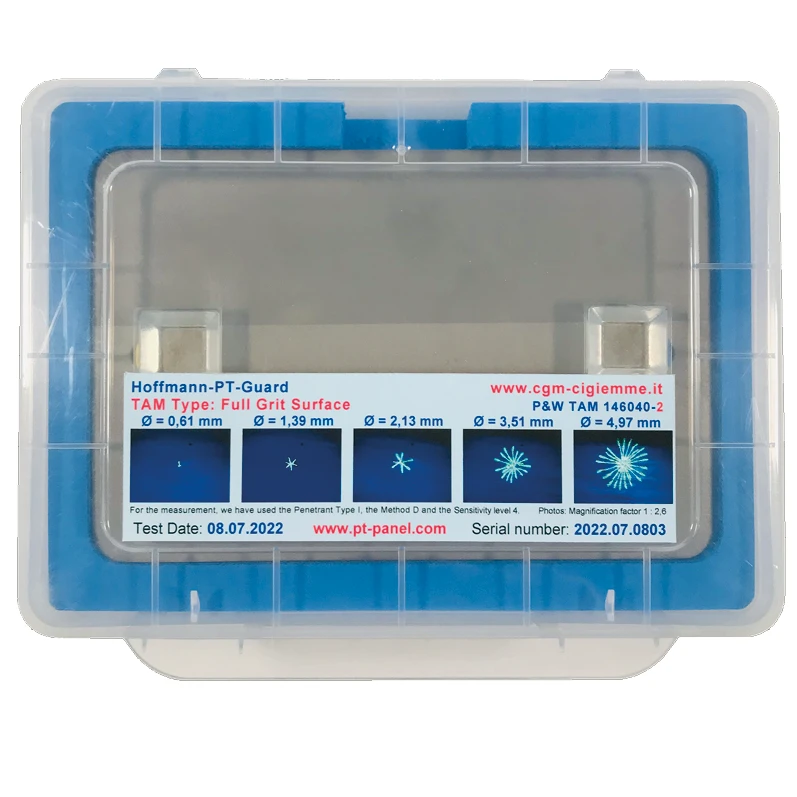

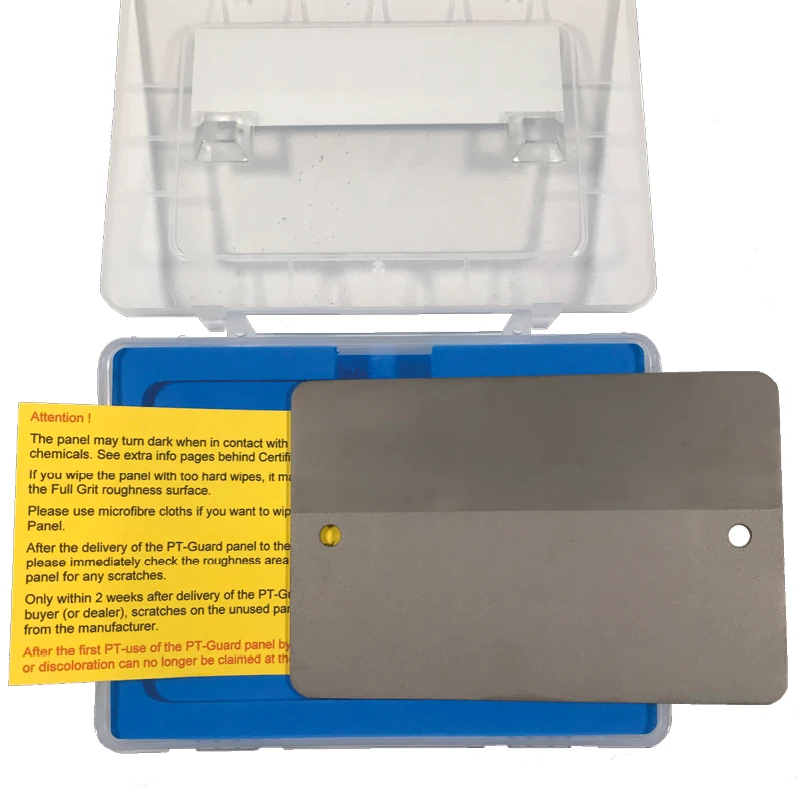

Il TAM panel 146040 è costituito da una piastra in acciaio inossidabile da 0,100” (2,5 mm). Metà della superficie di prova è rivestita con una lega dura di cromo di spessore 0,003” (0,0762 mm). In questa striscia di cromo duro sono inserite cinque cricche a stella equidistanti. Il lato non placcato è sabbiato con rugosità pari a Ra = 2.0 per prove di lavabilità. Disponibile nei modelli lucido o sabbiato.
CGM è rivenditore ufficiale Hoffmann per l’Italia.
In conformità con: ASTM E 1417 par. 7.8.3.1; MIL-STD par. 5.8.3; PRATT & WHITNEY Requirements TAM 146040
| Codice articolo | Rif. |
|---|---|
| HOF-GRIT: Superficie sabbiata con certificato, P&W TAM 146040 | No.1-fg |
| HOF-GRIT-PHOTO: Superficie sabbiata con certificato, singola foto con 5 stelle, P&W TAM 146040 | No.3-fg |
| HOF-GRIT-PHOTO5: Superficie sabbiata con certificato, singola foto con 5 stelle & foto per ogni singola stella, P&W TAM 146040 | No.2-fg |
| HOF-POL: Superficie lucida con certificato, P&W TAM 146040 | No.1-po |
| HOF-POL-PHOTO: Superficie lucida con certificato, singola foto con 5 stelle, P&W TAM 146040 | No.3-po |
| HOF-POL-PHOTO5: Superficie lucida con certificato, singola foto con 5 stelle & foto per ogni singola stella, P&W TAM 146040 | No.2-po |

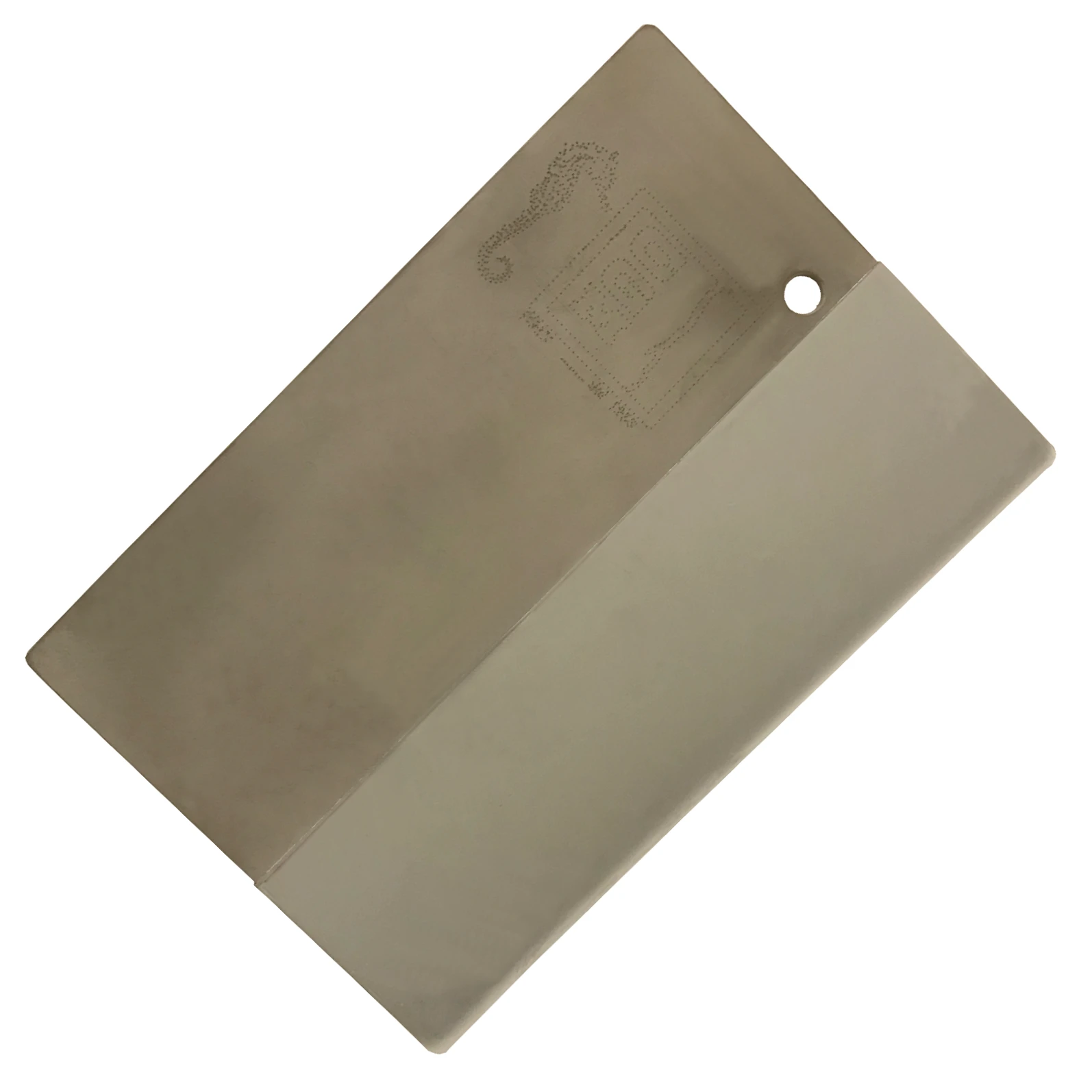

Si tratta dello stesso modello di TAM Panel prodotto da Hoffmann, ma realizzato da CGM. è costituito da una piastra inox di 100 x 150 x 2 mm. Su un lato un rivestimento di cromo reca 5 punti di criccature ottenuti con penetratore a carichi crescenti. A fianco l’acciaio è sabbiato in modo da permettere la verifica contemporanea della sensibilità e della lavabilità.
Questo TAM Panel viene fornito senza certificazione come da normative e senza foto di riferimento.
| Codice articolo | Rif. |
|---|---|
| 04099808 | 98.4 |

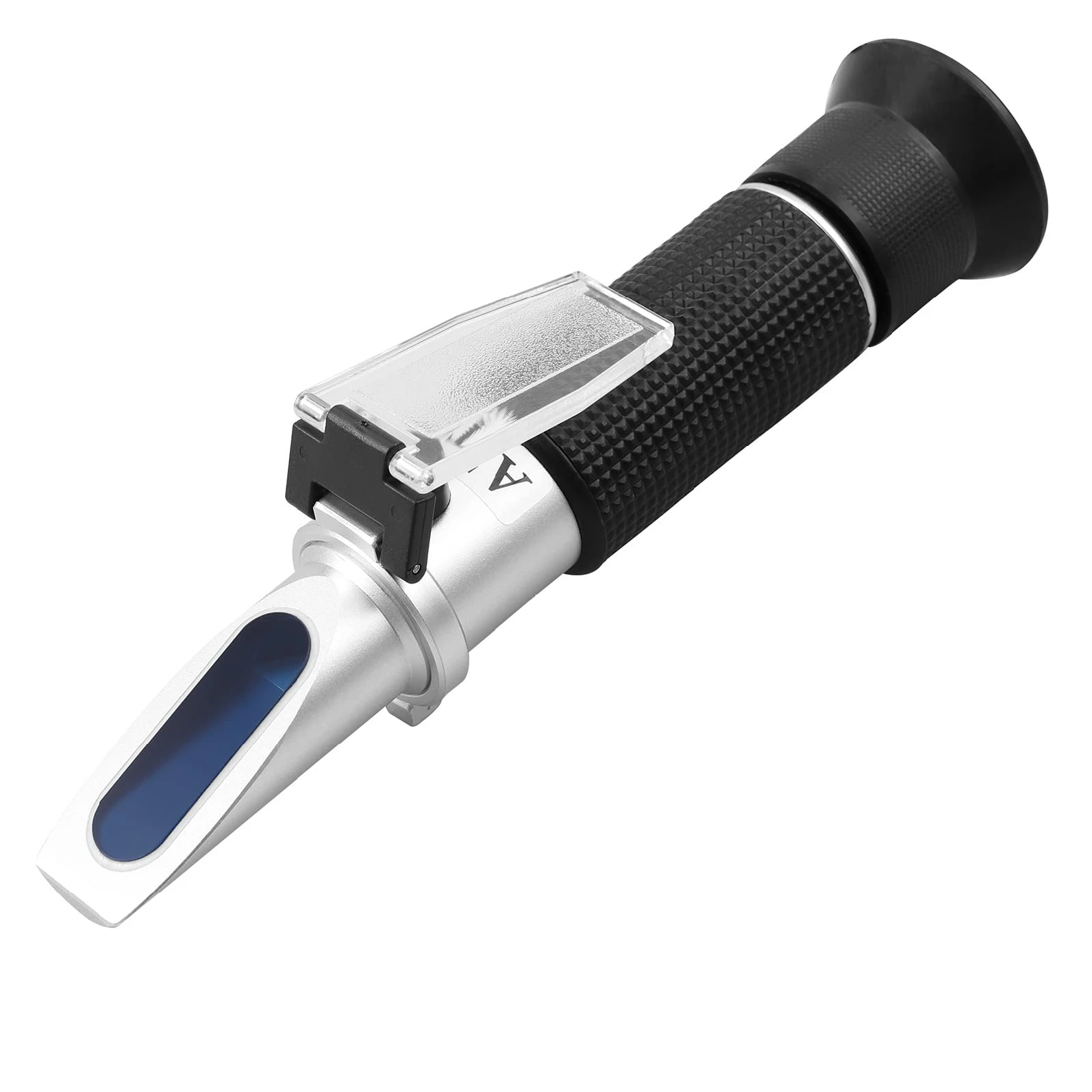

Rifrattometro portatile per normali controlli di produzioni nei vari settori industriali. Dotato di singola scala e compensazione automatica della temperatura (ATC); idoneo per lubrificanti e oli emulsionati. Campo di misura: 0,0÷32% Brix; risoluzione: 0,2% Brix; accuratezza: ±0,2% Brix.
Tutti i modelli sono forniti pronti per l’ uso in custodia imbottita.
| Codice articolo | Rif. |
|---|---|
| 04099817 | 98.17 |

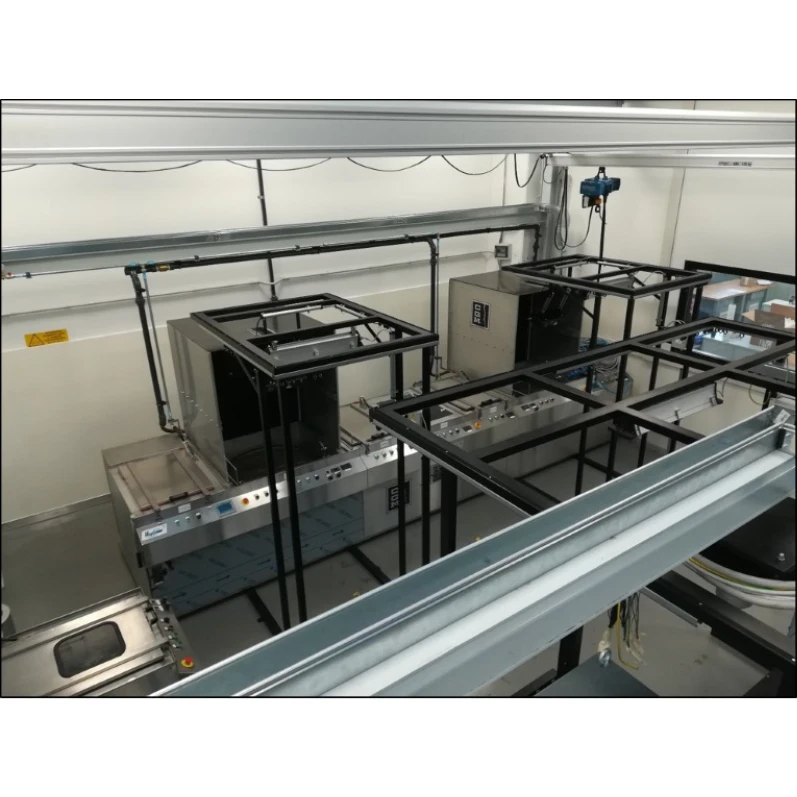

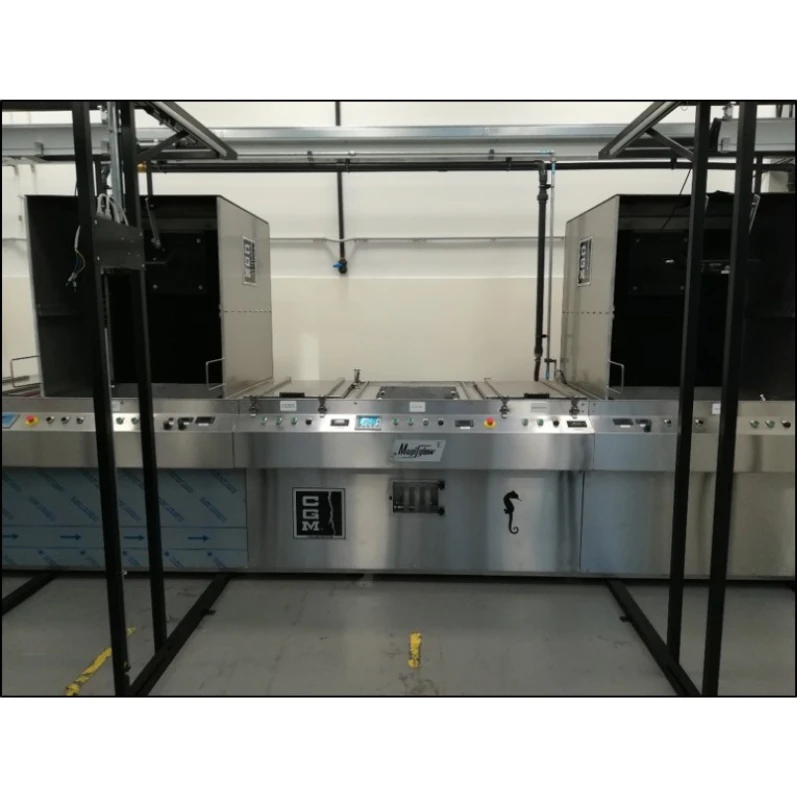

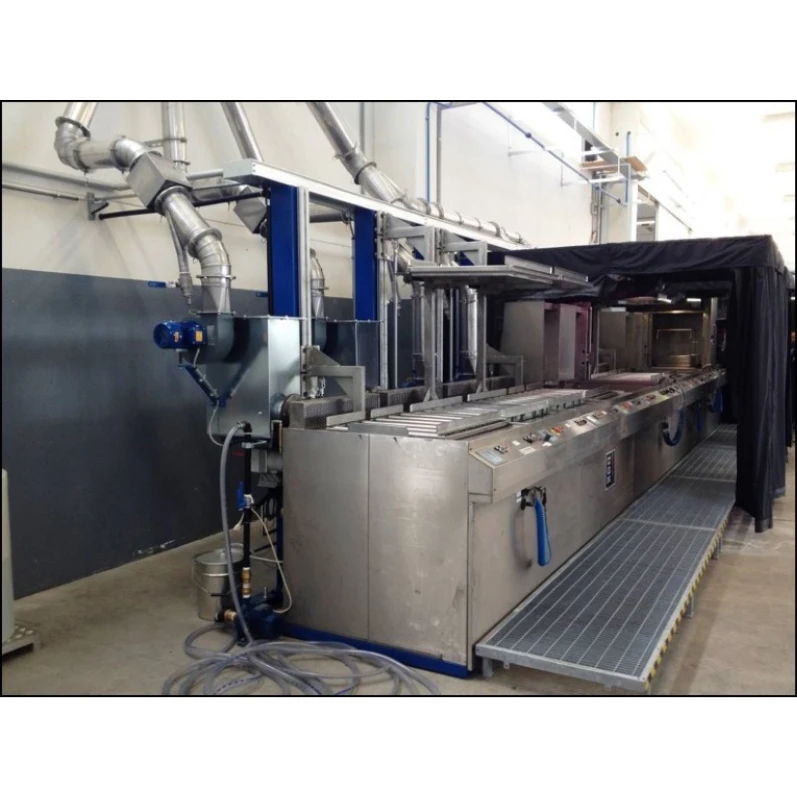

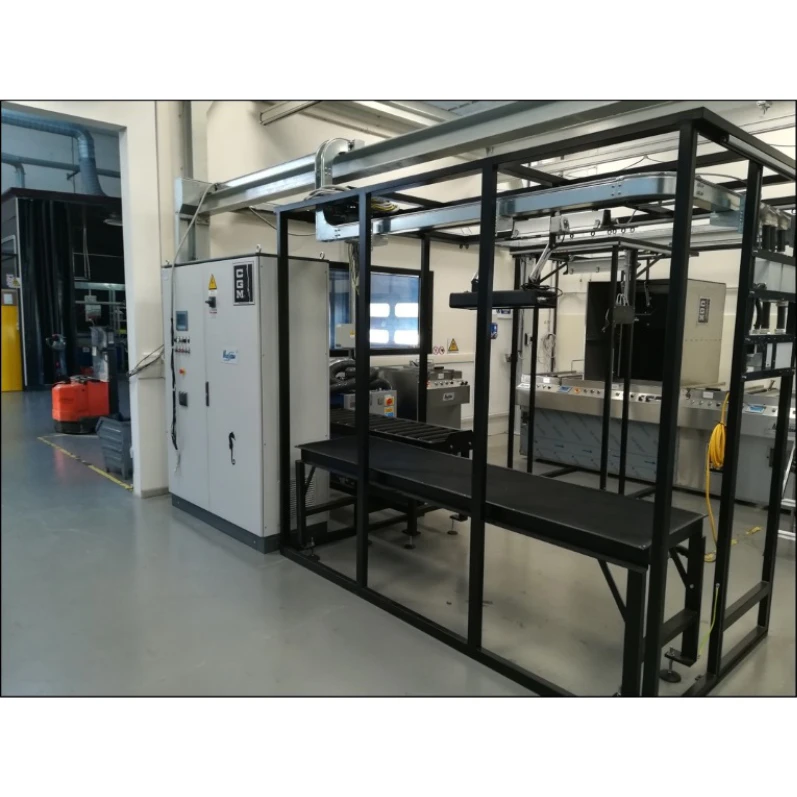

Nella maggior parte dei casi, i sistemi a vasche per il controllo con liquidi penetranti prevedono l’immersione totale del pezzo in esame, metodo che garantisce la stesura del liquido sul 100% delle superfici. In questa tipologia di impianti, le successive operazioni di pre-lavaggio, emulsificazione (se necessaria), lavaggio finale, asciugatura e applicazione del rivelatore possono aver luogo all’interno di vasche o meno, in funzione delle singole esigenze.

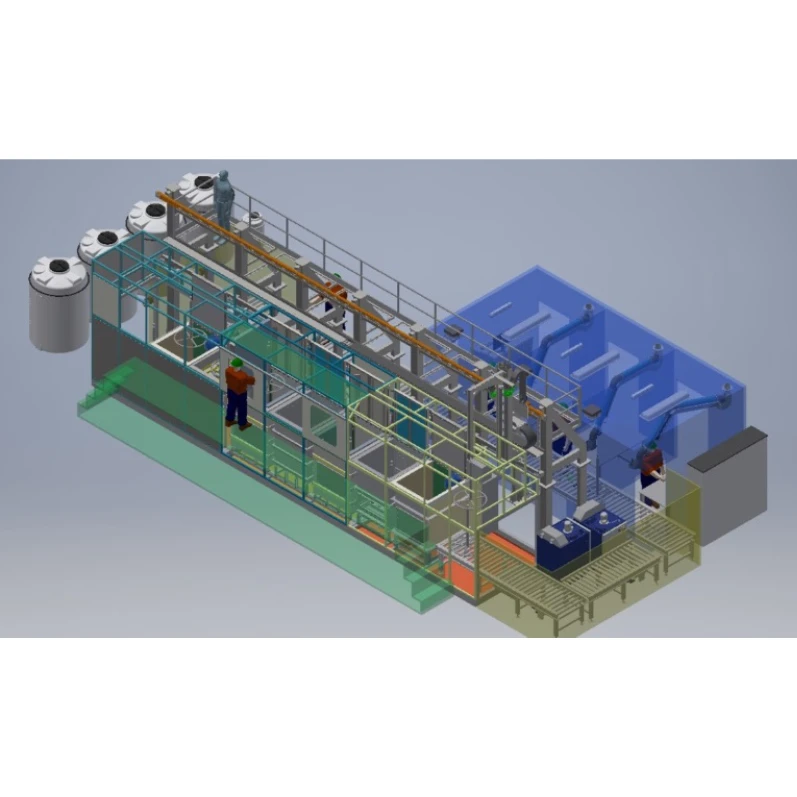

CGM CIGIEMME S.p.A. fornisce ai propri clienti l’intera gamma di impianti a vasche, partendo da sistemi manuali molto semplici (MODULAR) e arrivando a impianti totalmente automatizzati, dove i pezzi vengono movimentati da manipolatori automatici sino al completamento del loro esame. Gli impianti vengono progettati e costruiti in totale funzione degli spazi disponibili e dei cicli di ispezione da eseguire; molto spesso possono operare con differenti livelli di penetrante (S2, S3 e S4), gestendo i differenti cicli di lavoro con facilità.
Le più moderne applicazioni CGM CIGIEMME S.p.A. consentono l’applicazione di penetrante e sviluppatore per mezzo di pistole elettrostatiche anche per impianti a vasche. Questo espediente è particolarmente utile al fine di minimizzare il consumo dei prodotti (di norma di difficile smaltimento) e di salvaguardare l’ambiente, oggi più che mai esigenza primaria.
Gli impianti CGM CIGIEMME S.p.A. sono marchiati CE e realizzati secondo le norme vigenti.

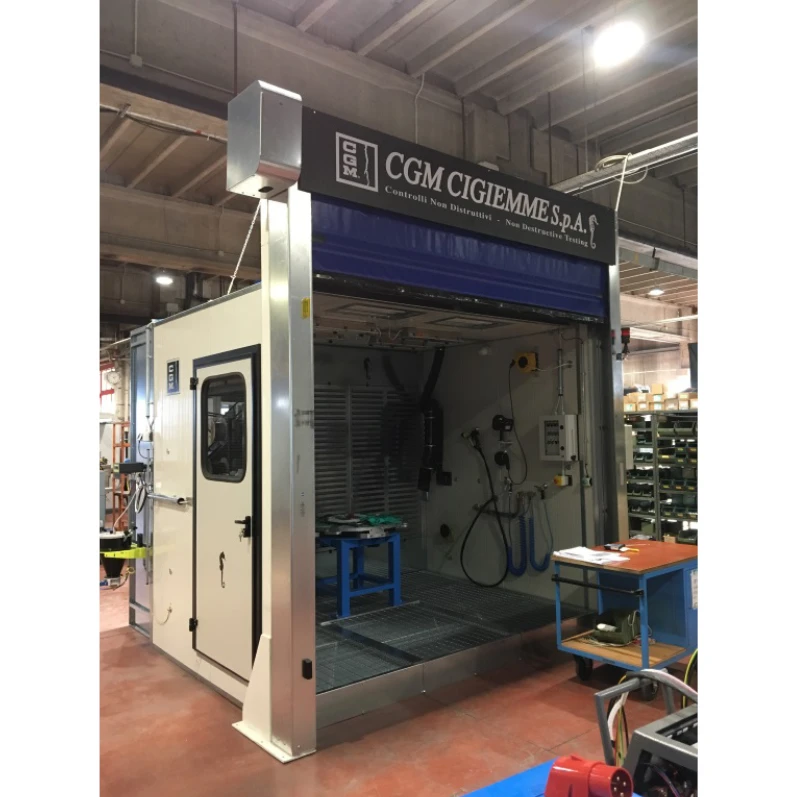

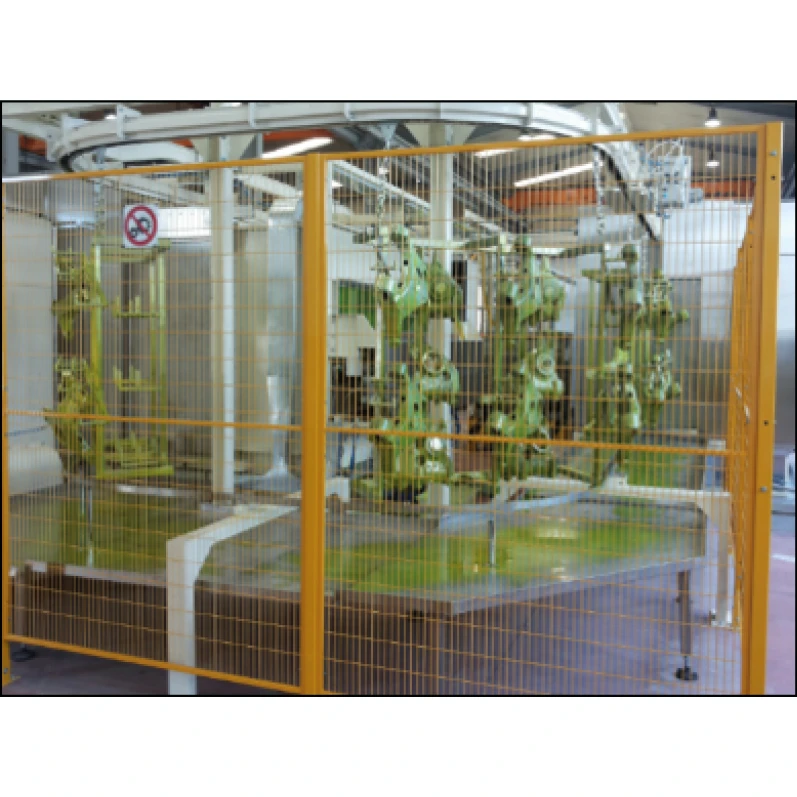

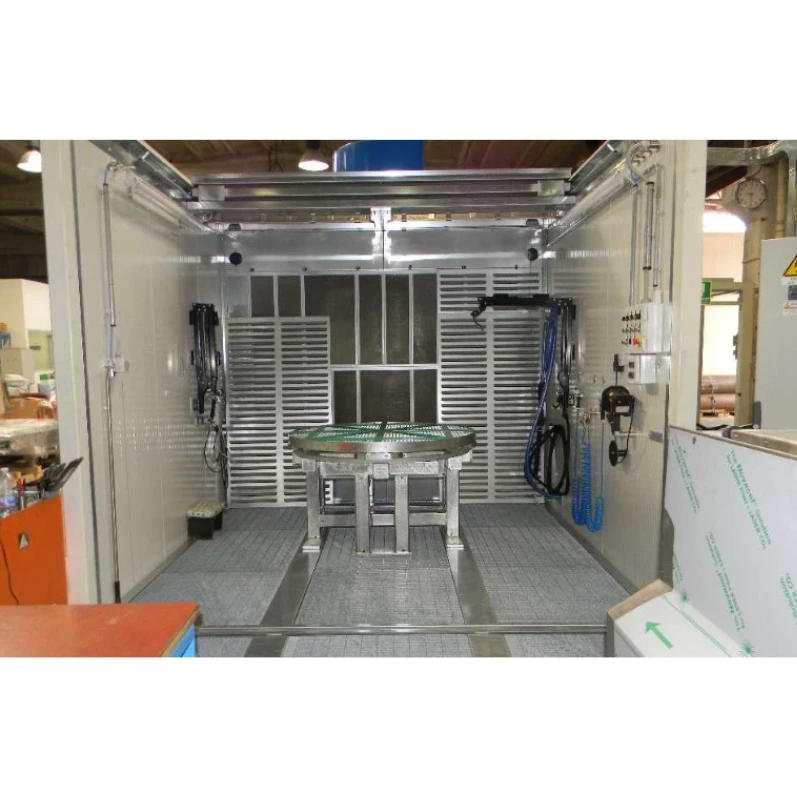

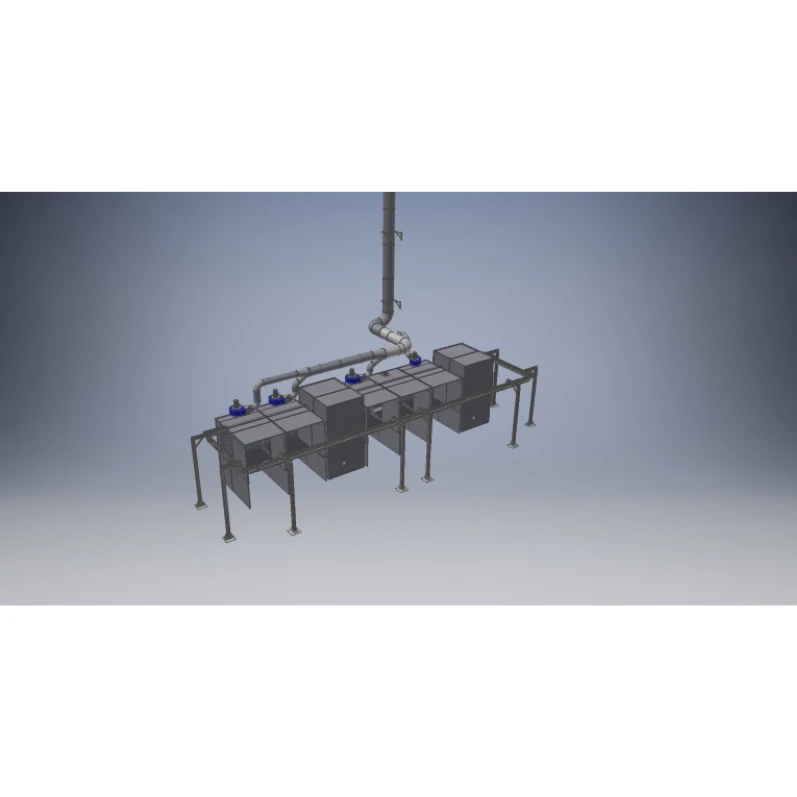

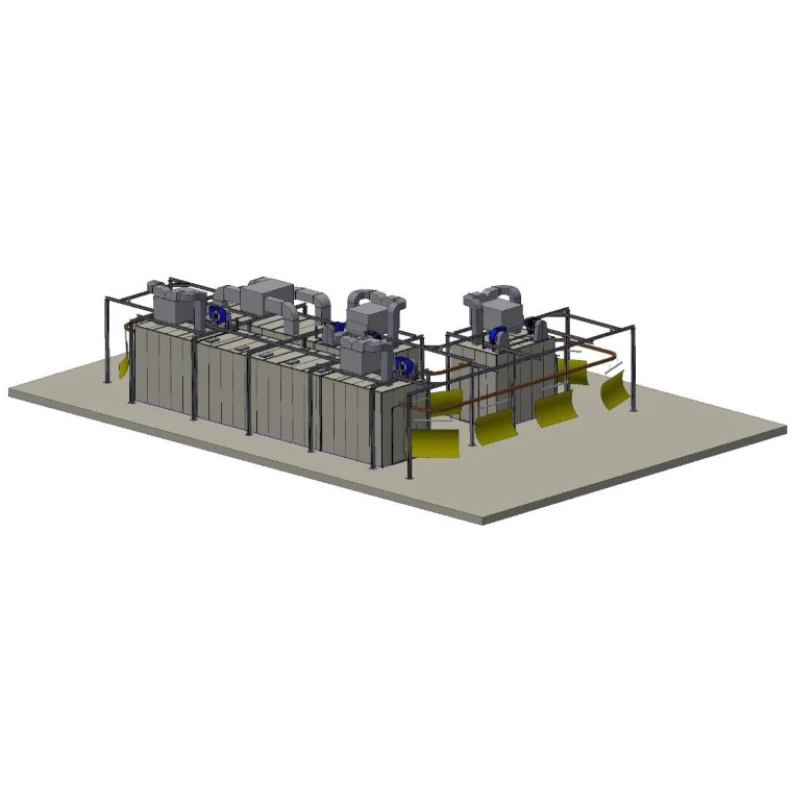

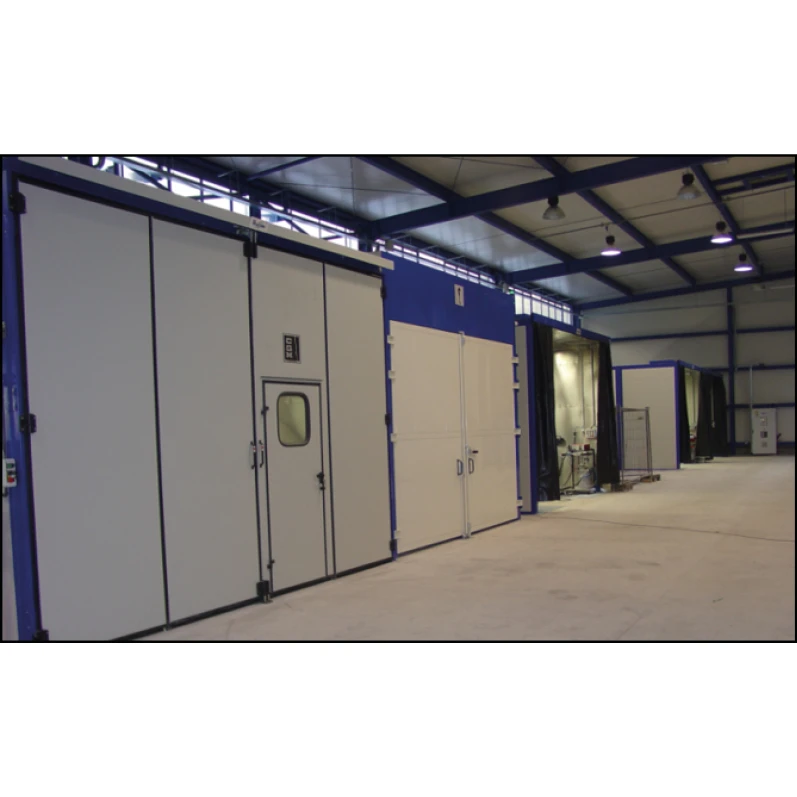

Questa tipologia di impianti prevede l’applicazione del liquido penetrante sulla superficie del pezzo in esame attraverso spruzzatura, attuata all’interno di cabine dotate di un sistema di aspirazione ottimale. La spruzzatura può essere standard o elettrostatica, metodo questo più vantaggioso e dunque preferibile.
Questi impianti vengono solitamente utilizzati per pezzi di dimensioni medio-grandi, per i quali l’immersione diventerebbe di difficile gestione. Data la loro grande flessibilità, i sistemi a cabina possono anche essere impiegati quando la gamma dimensionale dei pezzi è ampia e varia.
La movimentazione pezzi e l’applicazione dei prodotti può essere manuale o totalmente automatica, in funzione principalmente della produttività richiesta. CGM CIGIEMME S.p.A. ha sviluppato linee a cabine totalmente automatiche, dove le uniche operazioni manuali sono il carico/scarico dei pezzi e l’ispezione.
Le cabine di lavoro possono avere dimensioni diverse a seconda dei pezzi da processare. Il numero di cabine può variare in base agli spazi disponibili e ai cicli richiesti. Questi sistemi consentono l’utilizzo di diverse sensibilità di penetrante (S2, S3 e S4).
Gli impianti CGM CIGIEMME S.p.A. sono marchiati CE e realizzati secondo le norme vigenti.

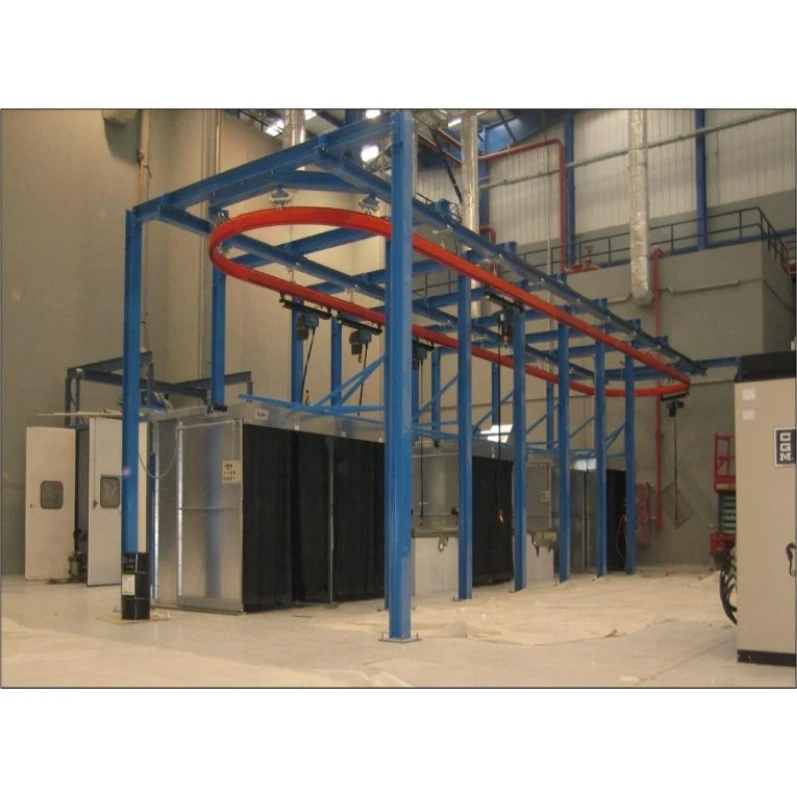

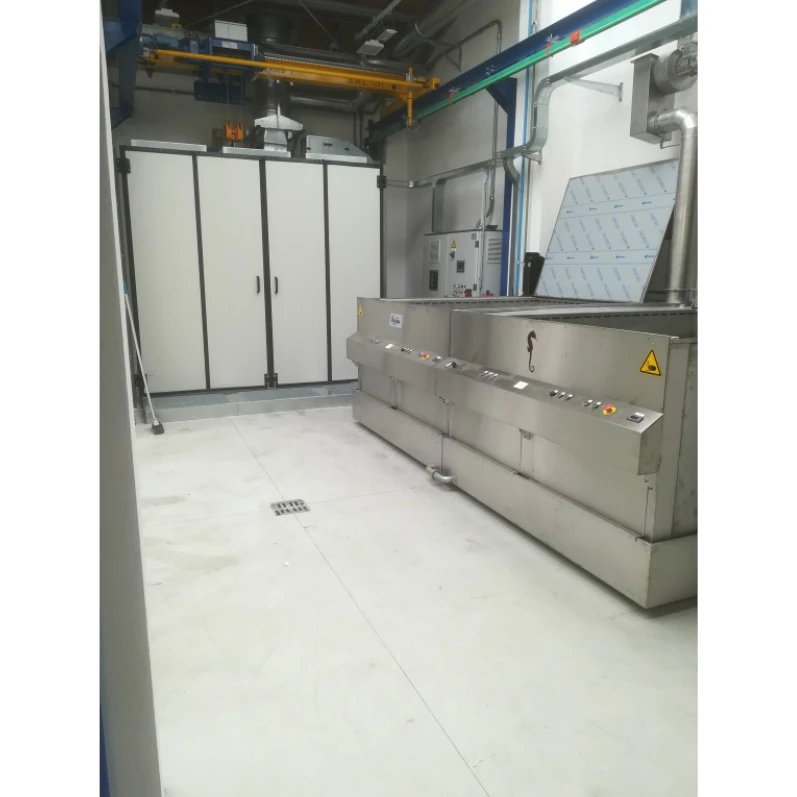

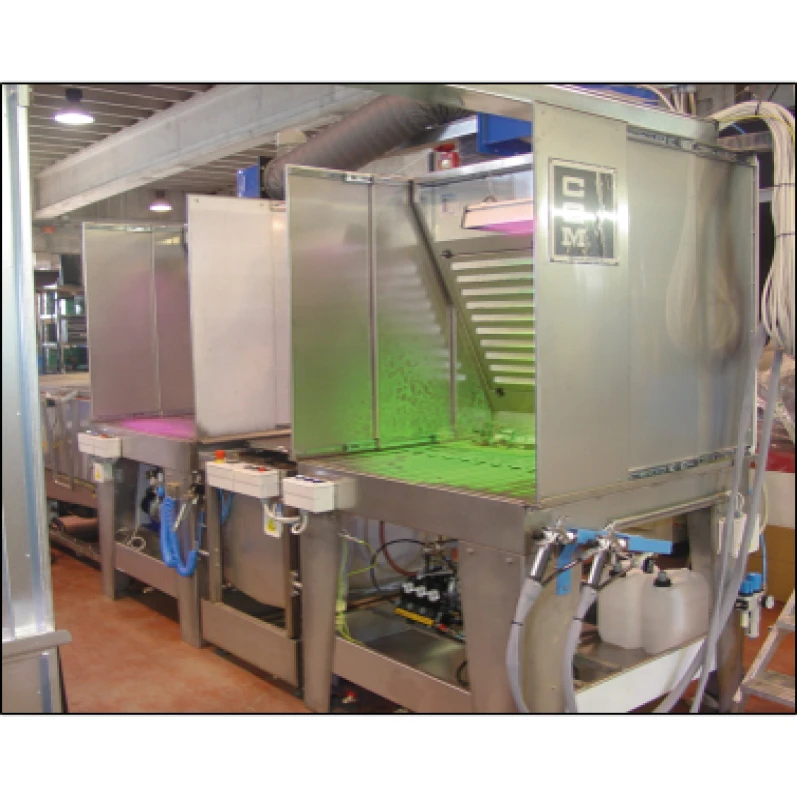

Gli impianti a liquidi penetranti misti vasche-cabine sono stati sviluppati da CGM CIGIEMME S.p.A. per fornire al cliente l’alta flessibilità caratteristica degli impianti a cabine e l’elevato controllo del processo tipico di quelli a vasche.
Per questa tipologia di impianti si prevede l’applicazione del penetrante in cabina con spruzzatura standard o elettrostatica, mentre quella dell’emulsificatore e la successiva importante fase di Stop-Off vengono gestite in vasche, in modo da tenere sotto totale controllo i tempi operativi di questi due stadi fondamentali del processo. Il lavaggio, l’asciugatura, l’applicazione del rivelatore e l’ispezione vengono successivamente eseguite all’interno delle cabine.
Gli impianti misti cabine-vasche trovano largo impiego soprattutto nel settore Aerospaziale/Energetico, dove è richiesta grande flessibilità e controllo assoluto delle fasi di processo.
Gli impianti CGM CIGIEMME S.p.A. sono marchiati CE e realizzati secondo le norme vigenti.

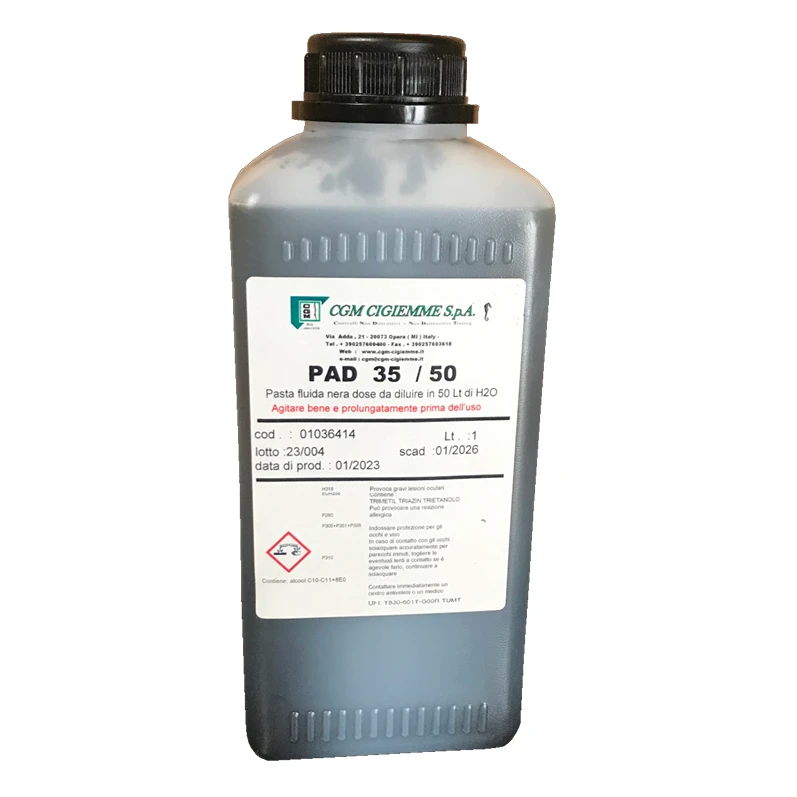

La PAD 35/50 è un concentrato fluido di polvere magnetica nera da diluire in acqua per il controllo con particelle magnetiche a umido. Il concentrato è additivato con prodotto antiruggine, tensioattivo, antischiuma Ata Fluid A44 ed è totalmente esente da nitriti. La dose è da 1 litro da diluire in 50 litri d’acqua.
PAD 35/50 è un prodotto a basso contenuto di zolfo e alogeni, secondo normativa.
| Contenitore di plastica da 1 L | Codice articolo: 01036414 |
| Colore | Nero |
| Colore in luce UV | NA |
| Granulometria media | 1 μm |
| Metodo CND | Test con particelle magnetiche, metodo a umido |
| Stoccaggio |
3 anni a una temperatura compresa tra 5°C e 45°C, in luogo asciutto al riparo della luce diretta del sole |
| Temperatura di utilizzo | < 48°C |
| Veicolo di sospensione | Acqua |
| Pulizia preliminare | Velnet/Solnet |
| Lacca di contrasto | Vecoplast |
| Accessori consigliati secondo normative ASTM E1444 ASTM E709 EN ISO 9934-2 |
Tubo da centrifuga – Carta a banda magnetica tipo 2000 – Blocco di riferimento di tipo 1 (MTU) – Blocco di riferimento di tipo 2 – Strisce laminate flessibili – Campione ad anello tipo AS 5282e tipo Ketos 01– Indicatore di campo a ottagono |

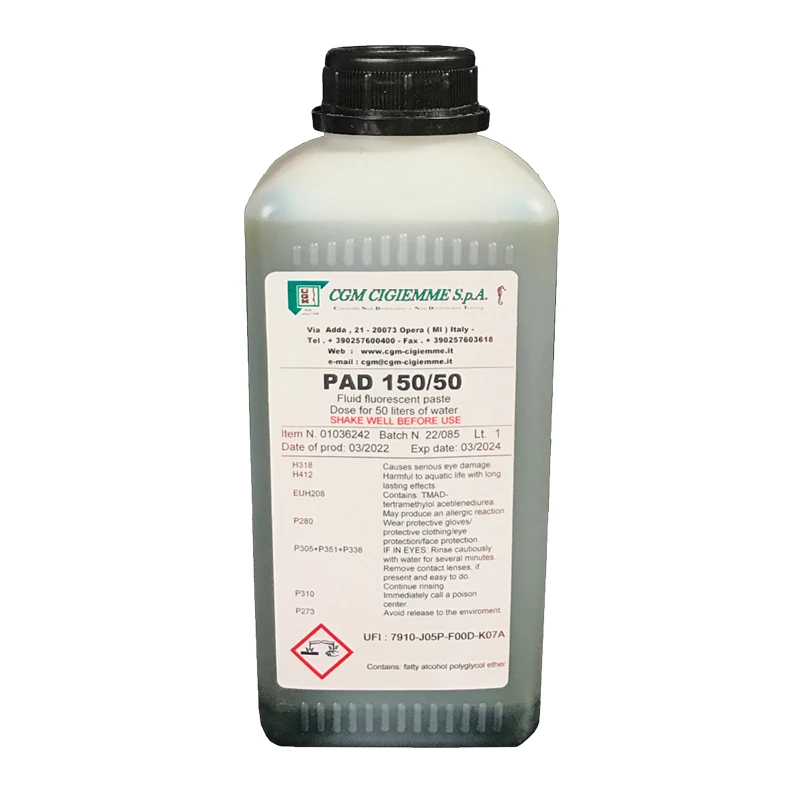

La PAD 150/50 è un concentrato fluido di polvere magnetica fluorescente da diluire in acqua per il controllo con particelle magnetiche a umido. Il concentrato è additivato con prodotto antiruggine tensioattivo, antischiuma Ata Fluid A44 ed è totalmente esente da nitriti. Adatta specialmente per superfici rugose o non lavorate. La polvere è caratterizzata da pigmenti particolarmente fluorescenti che ne permettono l’utilizzo anche in ambienti non totalmente oscurati.
PAD 150/50 è un prodotto a basso contenuto di zolfo e alogeni, secondo normativa.
| Contenitore di plastica da 1 L | Codice articolo: 01036242 |
| Colore | Verde scuro |
| Colore in luce UV | Giallo-verde brillante |
| Granulometria media | 12 μm |
| Metodo CND | Test con particelle magnetiche, fluorescente, metodo a umido |
| Stoccaggio |
3 anni a una temperatura compresa tra 5°C e 45°C, in luogo asciutto al riparo della luce diretta del sole |
| Temperatura di utilizzo | < 48°C |
| Veicolo di sospensione | Acqua |
| Pulizia preliminare | Velnet/Solnet |
| Accessori consigliati secondo normative ASTM E1444 ASTM E709 EN ISO 9934-2 |
Tubo da centrifuga – Carta a banda magnetica tipo 2000 – Blocco di riferimento di tipo 1 (MTU) – Blocco di riferimento di tipo 2 – Strisce laminate flessibili – Campione ad anello tipo AS 5282e tipo Ketos 01– Indicatore di campo a ottagono |
